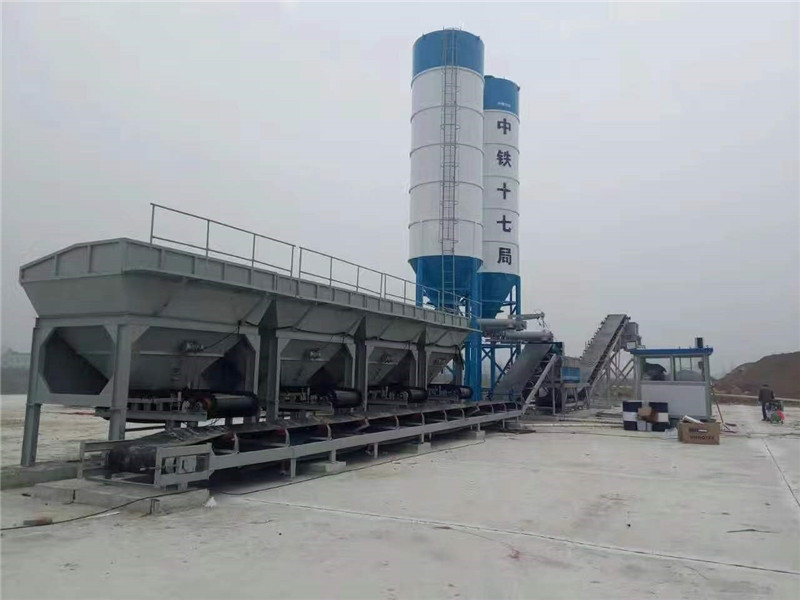

Wytwórnia Stabilizowanego Gruntu serii WDJ to nowoczesny sprzęt specjalnie zaprojektowany do ciągłego mieszania materiału podbudowy drogowej.Jest połączeniem najlepszych technologii krajowych i zagranicznych, szczycących się takimi czynnikami jak stabilność i niezawodność, a także konkurencyjna cena.
Seria WBZ to stabilizowana mieszalnia gruntu opracowana przez naszą firmę, która spełnia potrzeby budowlane wysokiej jakości autostrad, dróg miejskich, lotnisk, doków, boisk sportowych i innych obiektów.Jest w stanie wykorzystywać różne mieszane materiały, takie jak wapno, wapno gaszone, gleba, piasek i żwir, popiół lotny i cement.
Po zainstalowaniu może zapewnić produkcję piasku i żwiru stabilizowanego cementem, materiału bazowego stabilizowanego szarą glebą, betonu ściśliwego i innych materiałów oddolnych.Dzięki dokładnej kontroli proporcjonalności i równomiernemu mieszaniu produkty spełniają wszystkie wymagania konstrukcyjne.
WDJ300.400.500.600.700.800 typ WDJ300.400.500 stabilizowana mieszalnia gruntów główne parametry użytkowe:
| Model parametrów | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Wydajność | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz | 700 t/godz | 800t/godz |
| Metoda pomiaru | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany |
| Metoda regulacji | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości |
| Tryb sterowania | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny |
| Dokładność ważenia (kruszywo) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (proszek) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Moc silnika głównego | 37KW | 45 kW | 60KW | 75KW | 90KW | 110KW |
| Waga całkowita | 24t | 24t | 27t | 27t | 30t | 30t |
| Całkowita moc | 115KW | 125KW | 140 kW | 155KW | 180KW | 200 kW |
WDJ600 D mierzona komputerowo i sterowana częstotliwościowo prędkość obrotowa stabilizowanej mieszalni gruntu tabela podkonfiguracji
| NIE. | Częściowe imię | Model specyfikacji | Ilość | Miejsce pochodzenia | Uwagi | ||
| 1 | Kompletna maszyna |
3, Maksymalna wielkość ziarna kruszywa mieszającego: 60 mm 4, Dokładność pomiaru kruszywa: ± 0,5-1% 5, Dokładność pomiaru materiału proszkowego: ± 0,5-1% 6, forma montażu: typ odłączany 7, Powierzchnia: 43m * 15m 8,Konfiguracja:cztery zbiorniki i jeden pojemnik (podwójne silniki) |
Zbiornik na kruszywo, gotowa płyta żeliwna przyjmuje 5 mm; maszyna z płaskim pasem, stal kanałowa z nachyloną taśmą przyjmuje 18; zbiornik na kruszywo, nogi miksera przyjmują 20 belek dwuteowych.Płaski pas i pochylony pas przyjmują nylonowy pas.
|
||||
| 2 | System dozowania kruszywa | Zasobnik na kruszywo | 12m³ płyta żeliwna o grubości 5mm | 4 | Beian, Shandong |
Typ kombinacji: Skład pojedynczego pojemnika Szerokość leja: 3300mm |
|
| Wibrator | 1,1 kW | 4 | Henan Xinxiang | ||||
| Ekran siatki |
Ekran wzmocniony siatką
|
4 | Beian, Shandong | ||||
| Skala pasa | Dokładność ważenia ±0,5-1% | 4 | Beian, Shandong | ||||
| Bęben wagi taśmowej | 4KW | 4 |
Zibo Szantung |
||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu Anhui | ||||
| Rolki nośne wagi taśmowej | φ89×1080 | 1 zestaw | Beian, Shandong | ||||
| Rolka nośna wagi taśmowej | φ89×1040 | 1 zestaw | Beian, Shandong | ||||
| Koło pasowe dociskowe | 1 | Beian, Szantung | |||||
| Dozująca rama maszyny taśmowej | stal kanałowa [18 | 1 | Beian, Shandong | ||||
| Zmotoryzowane koło pasowe | 50100－15KW－2,5 | 1 | Beian, Shandong | ||||
| Płaski pasek z pierścieniem | Pas nylonowy 1000 × 5－39,3 m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Pionowy kij | 1 zestaw | Beian, Shandong | |||||
| 3 | System podawania proszku | System podawania Pojemnik na proszek | 80-100T | 1 | Beian, Shandong | ||
| Usuwanie kurzu | Nic | Beian, Shandong | |||||
| Zasuwa | 800×800 | 1 | Beian, Shandong | ||||
| Pokrętło zaworu zasuwowego | 320 | 2 | Beian, Shandong | ||||
| Przenośnik ślimakowy | φ325×2700mm | 1 | Beian, Shandong | ||||
| Silnik spiralny | 5,5 kW | 1 | Beian, Shandong | ||||
| Lina stalowa | φ6－10m | 1 | Beian, Shandong | ||||
| Torba na ubrania | φ325 | 2 | Beian, Shandong | ||||
| Spiralna waga elektroniczna | Φ325×1400mm | 1 | Beian, Shandong | ||||
| Elektroniczny silnik ważący | 4KW | 1 | Beian, Shandong | ||||
| Aktualny czujnik napięcia | 500 kg | 1 |
Bengbu, Anhui |
||||
| 4 | Sala operacyjna | Sterownia | 1 | Beian, Shandong |
Tryb sterowania: Sterowanie komputerowe
|
||
| Klimatyzator | 1,2 KM (typ chłodzący i grzewczy) | 1 | |||||
| 5 | sieć wodociągowa | pompa głębinowa | 2,2 kW | 1 | Zibo, Shandong | tryb wodny: regulacja częstotliwości | |
| Przepływ pompy wodnej | 40m³/godz | 1 | Beian, Shandong | ||||
| 6 | Urządzenie mieszające | Mikser | 1 | Beian, Shandong |
typ maszyny: Podwójny poziomy wał mocny Typ ciągły |
||
| Podwójny silnik | 37KW | 2 | silnik | ||||
| Ostrze | Odporny na zużycie materiał ze stopu manganu | 60 | Weifang, Shandong | ||||
| Reduktor prędkości | ZLY180 | 2 | Zibo, Shandong | ||||
| 7 | Urządzenie pamięci masowej | Maszyna z pochylonym pasem |
Nachylenie instalacji Q=18° Kanał ramy :stal [18 |
1 | Beian, Shandong |
Napęd drzwi kubełkowych Metoda: pneumatyczna
pojemnik Wysokość rozładunku: 3700 mm
|
|
| elektryczny bęben napędowy | 50100－18,5 kW－2,5 | 1 | Zibo, Shandong | ||||
| Pierścieniowy płaski pas | Pas nylonowy 1000×4－38m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1ustawić | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Końcowy pojemnik do przechowywania | 8m³ płyta żeliwna o grubości 5mm | 1 | Beian, Shandong | ||||
| Wibrator | 0,5 kW | 2 | Xinxiang, Henan | ||||
| Dzwonek elektryczny | 1 | Beian, Shandong | |||||
| 8 | System obiegu powietrza | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | ||
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | |||||
| Cylinder powietrza | 100×250 | 4 | |||||
| 9 | Elektryczny układ sterowania | Elementy elektryczne | 1 | Chint Dexie |
Elementy elektryczne mogą być opcjonalne Zastosuj połączenie komunikacyjne 485 |
||
| System sterowania | 1 | Beian, Shandong | |||||
| Gospodarz komputera | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| falownik | 3,7kw | 4 | Hai Li Pu | ||||
| falownik | 5,5kw | 1 | Hai Li Pu | ||||
| 11 | Załączniki | Specjalne narzędzia | 1 | Beian, Shandong | |||
| podręcznik użytkownika | 1 | Beian, Shandong | |||||
| Certyfikat zgodności | 1 | Beian, Shandong | |||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Konfiguracja produktu:
1. System zasilania wsadowego: składa się z leja dzielącego, maszyny taśmowej z regulacją prędkości i częstotliwości oraz przenośnika taśmowego.
2. System zasilania materiałem cementowym: składa się z silosu cementowego (zasobnika cementowego), podajnika wirnikowego o zmiennej częstotliwości z regulacją prędkości i spiralnego elektronicznego przenośnika ważącego.
3. Automatyczny system zaopatrzenia w wodę: składa się ze zbiornika ciśnieniowego, pompy głębinowej, rurociągu, reduktora ciśnienia, przepływomierza i zraszacza.
4. System mieszania: składa się z reduktora silnika i mieszadła ciągłego z podwójnym poziomym wałem.
5. System urządzeń do przechowywania: składa się z podwójnego pojemnika do przechowywania, pochylonej maszyny taśmowej i sprężarki powietrza.
6. Instalacja elektryczna: składa się z szafy sterowniczej i pomieszczenia operacyjnego.
7. System kontroli pomiaru: jest wyposażony w części elektroniczne znanego krajowego producenta, kontrolę prędkości konwersji częstotliwości i sterowanie mikrokomputerem z ręcznymi i automatycznymi dwoma formami.Jest również wyposażony w silos na cement luzem (w tym przenośnik ślimakowy).Cementownia workowana może być doposażona w inne urządzenie według potrzeb użytkownika.
Zapewniamy wsparcie techniczne i serwis naszej stabilizowanej mieszalni gruntów.Nasz doświadczony personel techniczny może zapewnić Państwu następujące usługi techniczne:
Jeśli masz jakieś pytania lub potrzebujesz wsparcia technicznego, skontaktuj się z nami.Zawsze jesteśmy tutaj, aby pomóc.
