Stabilizacja stacji mieszania gruntu dla dokładności ważenia cementu autostradowego WDJ600
Wytwórnia stabilizowanego gruntu serii WDJ jest specjalnie zaprojektowana do ciągłego mieszania materiału podbudowy drogowej.Ten najnowocześniejszy sprzęt został opracowany w oparciu o zalety ciągłej stabilizowanej mieszalni gruntów zarówno w kraju, jak i za granicą, zapewniając w ten sposób najwyższą jakość techniczną.
Mieszalnia gruntów stabilizowanych serii WBZ naszej firmy oferuje konkurencyjną cenę.Jest specjalnie zaprojektowany, aby sprostać potrzebom materiałów oddolnych na wysokiej jakości autostrady, drogi miejskie, lotniska, doki, boiska sportowe i inne obiekty.Został zaprojektowany przy użyciu pierwszej w swoim rodzaju technologii ze źródeł krajowych i międzynarodowych.
Maszyna może wykorzystywać różnorodne surowce do produkcji różnych materiałów bazowych, w tym piasku i żwiru stabilizowanego cementem, materiału bazowego stabilizowanego szarą glebą oraz betonu ściśliwego.Dzięki dokładnym proporcjom i równomiernemu mieszaniu materiały wytwarzane przez maszynę spełniają odpowiednie rządowe normy budowlane.
WDJ300.400.500.600.700.800 typ WDJ300.400.500 stabilizowana mieszalnia gruntów główne parametry użytkowe:
| Model parametrów | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Wydajność | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz | 700 t/godz | 800t/godz |
| Metoda pomiaru | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany |
| Metoda regulacji | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości |
| Tryb sterowania | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny |
| Dokładność ważenia (kruszywo) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (proszek) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Moc silnika głównego | 37KW | 45 kW | 60KW | 75KW | 90KW | 110KW |
| Waga całkowita | 24t | 24t | 27t | 27t | 30t | 30t |
| Całkowita moc | 115KW | 125KW | 140 kW | 155KW | 180KW | 200 kW |
typ WDJ600 Dmiara komputerowaTabela podkonfiguracji mieszalni gruntu ze stabilizacją d i częstotliwością sterowaną prędkością
| NIE. | Częściowe imię | Model specyfikacji | Ilość | Miejsce pochodzenia | Uwagi | ||
| 1 | Kompletna maszyna |
6, forma montażu: typ odłączany 7, Powierzchnia: 50m * 15m 8 Konfiguracja: cztery leje samowyładowcze i dwa pojemniki (typ superpozycji wtórnego mieszania z podwójnym silnikiem) |
Zbiornik na kruszywo, gotowa płyta żeliwna przyjmuje 5 mm; maszyna z płaskim pasem, stal kanałowa z nachyloną taśmą przyjmuje 18; zbiornik na kruszywo, nogi miksera przyjmują 20 belek dwuteowych.Płaski pas i pochylony pas przyjmują nylonowy pas. .
|
||||
| 2 |
System dozowania kruszywa
|
Zasobnik na kruszywo | 12m³ płyta żeliwna o grubości 5mm | 4 | Beian, Shandong |
Typ kombinacji: Skład pojedynczego pojemnika Szerokość leja: 3300mm |
|
| Wibrator | 1,1 kW | 4 | Henan Xinxiang | ||||
| Ekran siatki |
Ekran wzmocniony siatką
|
4 | Beian, Shandong | ||||
| Skala pasa | Dokładność ważenia ±0,5-1% | 4 | Beian, Shandong | ||||
| Bęben wagi taśmowej | 4KW | 4 |
Zibo Szantung |
||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu Anhui | ||||
| Rolki nośne wagi taśmowej | φ89×1080 | 1 zestaw | Beian, Shandong | ||||
| Rolka nośna wagi taśmowej | φ89×1040 | 1 zestaw | Beian, Shandong | ||||
| Koło pasowe dociskowe | 1 | Beian, Shandong | |||||
| Dozująca rama maszyny taśmowej | stal kanałowa [18 | 1 | Beian, Shandong | ||||
| Zmotoryzowane koło pasowe | 50100－15KW－2,5 | 1 | Beian, Shandong | ||||
| Płaski pasek z pierścieniem | Pas nylonowy 1000 × 5－47,5 m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Pionowy kij | 1 zestaw | Beian, Shandong | |||||
| 3 | System podawania proszku | System podawania Pojemnik na proszek | 80-100T | 2 | Beian, Shandong | ||
| Usuwanie kurzu | Nic | opcjonalny | |||||
| Zasuwa | 800×800 | 2 | Beian, Shandong | ||||
| Pokrętło zaworu zasuwowego | 320 | 4 | Beian, Shandong | ||||
| Przenośnik ślimakowy | φ325×2700mm | 2 | Beian, Shandong | ||||
| Silnik spiralny | 5,5 kW | 2 | Beian, Shandong | ||||
| Lina stalowa | φ6－10m | 2 | Beian, Shandong | ||||
| Torba na ubrania | φ325 | 4 | Beian, Shandong | ||||
| Spiralna waga elektroniczna | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Elektroniczny silnik ważący | 4KW | 2 | Beian, Shandong | ||||
| Aktualny czujnik napięcia | 500 kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sala operacyjna | Sterownia | 1 | Beian, Shandong |
Tryb sterowania: Sterowanie komputerowe
|
||
| Dioda LED | 1 | Beian, Shandong | |||||
| Klimatyzator | 1 HP (typ chłodzący i grzewczy) | 1 | |||||
| gniazdo elektryczne | 1 | znana marka | |||||
| 5 | sieć wodociągowa | pompa głębinowa | 2,2 kW | 1 | Zibo, Shandong | tryb sterowania wodą: regulacja częstotliwości | |
| Przepływ pompy wodnej | 40m³/godz | 1 | Beian, Shandong | ||||
| Rurociągi i armatura | 1 | Weifang, Shandong | |||||
| 6 | Urządzenie mieszające | Mikser | 2 | Beian, Shandong |
typ maszyny: Podwójny poziomy wał mocny Typ ciągły |
||
| Podwójny silnik | 37KW | 4 | silnik | ||||
| Ostrze | Odporny na zużycie materiał ze stopu manganu | 60*2 | Weifang, Shandong | ||||
| Reduktor prędkości | ZLY180 | 4 | Zibo, Shandong | ||||
| 7 | Urządzenie pamięci masowej | Maszyna z pochylonym pasem |
Nachylenie instalacji Q=18° Kanał ramy :stal [18 |
1 | Beian, Shandong |
Napęd drzwi lejka Metoda: pneumatyczna
pojemnik Wysokość rozładunku: 3700 mm |
|
| elektryczny bęben napędowy | 50100－18,5 kW－2,5 | 1 | Zibo, Shandong | ||||
| Pierścieniowy płaski pas | Pas nylonowy 1000×4－38m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Rolka pionowa | 1 zestaw | Beian, Shandong | |||||
| Końcowy pojemnik do przechowywania | Płyta żeliwna 8m³ (ułożona w stos) o grubości 5 mm | 1 | Beian, Shandong | ||||
| Wibrator | 1,1 kW | 1 | Xinxiang, Henan | ||||
| 8 | System obiegu powietrza | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | ||
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | |||||
| Cylinder powietrza | 100×250 | 4 | |||||
| 9 | Elektryczny układ sterowania | Elementy elektryczne | 1 | Chint Dexie |
Elementy elektryczne mogą być opcjonalne Zastosuj połączenie komunikacyjne 485 |
||
| System sterowania | 1 | Beian, Shandong | |||||
| Gospodarz komputera | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| falownik | 3,7kw | 5 | Hai Li Pu | ||||
| falownik | 5,5kw | 2 | Hai Li Pu | ||||
| 11 | Załączniki | Specjalne narzędzia | 1 | Beian, Shandong | |||
| podręcznik użytkownika | 1 | Beian, Shandong | |||||
| Certyfikat zgodności | 1 | Beian, Shandong | |||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Konfiguracja produktu:
1, system dozowania: ten system składa się z leja dzielącego, maszyny taśmowej z regulacją prędkości i częstotliwości oraz przenośnika taśmowego.
2, System dostarczania materiału cementowego: System dostarczania materiału cementowego składa się z silosu cementowego (leja cementowego), podajnika wirnika o zmiennej częstotliwości z regulacją prędkości i spiralnego elektronicznego przenośnika ważącego.
3, Automatyczny system zaopatrzenia w wodę: ten system składa się ze zbiornika ciśnieniowego, pompy głębinowej, rurociągu, reduktora ciśnienia, przepływomierza i zraszacza.
4, System mieszania: Sercem tego systemu jest reduktor silnika, który uzupełnia mieszalnik ciągły z podwójnym poziomym wałem.
5, System urządzeń do przechowywania: Ten system składa się z pojemnika do przechowywania z podwójnym rozładowaniem, maszyny z nachyloną taśmą i sprężarki powietrza.
6, Układ elektryczny: Ten system składa się z szafy sterowniczej i sali operacyjnej.
7, system kontroli pomiaru: system kontroli pomiaru przyjmuje części elektroniczne znanego krajowego producenta, z kontrolą prędkości konwersji częstotliwości i sterowaniem mikrokomputerem zarówno w trybie ręcznym, jak i automatycznym.Maszyna ta wyposażona jest w silos na cement luzem (wraz z przenośnikiem ślimakowym).W razie potrzeby użytkownik może wyposażyć go w zbiornik na cement workowany.

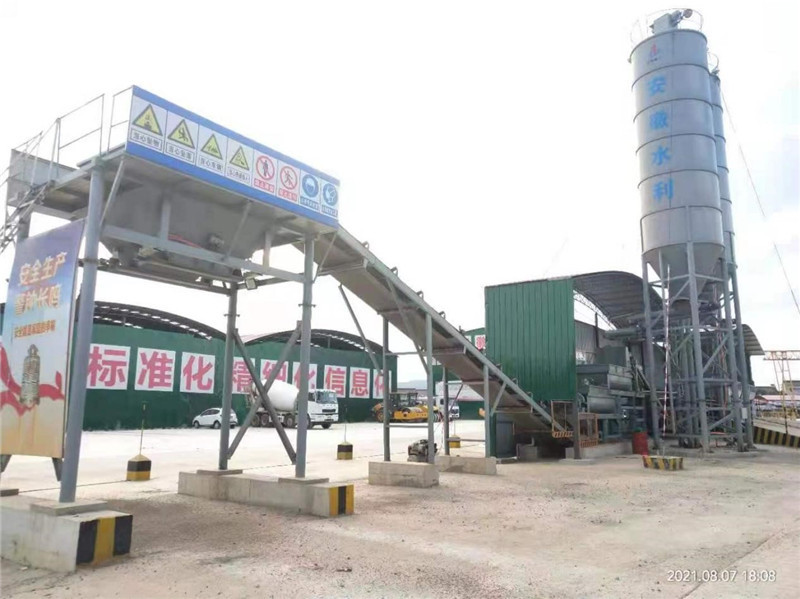

Stabilizowana stacja mieszania gleby, znana również jako stacja mieszania gleby stabilizującej dla autostrady, to profesjonalny sprzęt do mieszania różnego rodzaju stabilizowanej gleby.Marka stabilizowanej mieszalni gruntu to Beian, a numery modeli to WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800.
Nasza mieszalnia stabilizowanego gruntu jest dostarczana z kompleksowym wsparciem technicznym i pakietem usług, zaprojektowanym tak, aby Twoja instalacja działała z maksymalną wydajnością i produktywnością.Nasze wsparcie techniczne i serwis obejmuje:
Dokładamy wszelkich starań, aby zapewnić naszym klientom najwyższy poziom wsparcia technicznego i usług, zapewniając, że Twoja wytwórnia stabilizowanego gruntu będzie działać z najwyższą wydajnością i wydajnością.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszym wsparciu technicznym i opcjach serwisowych.
