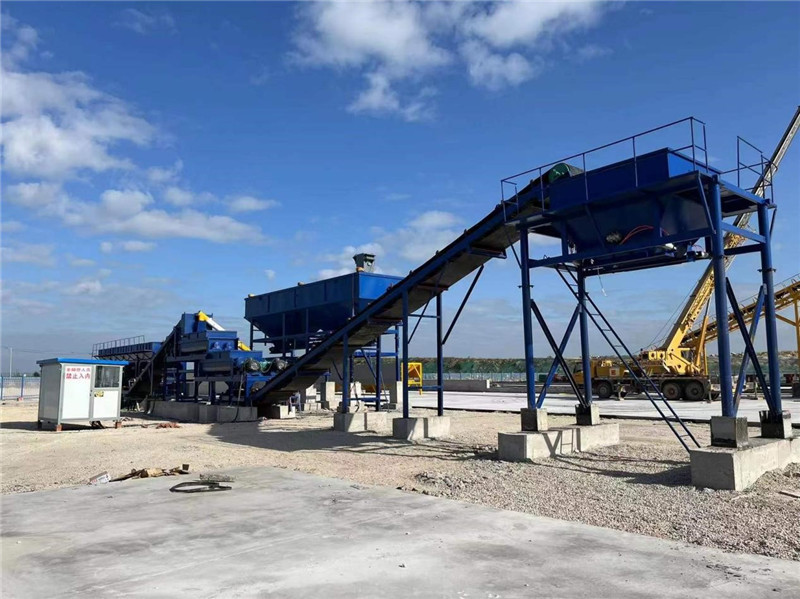

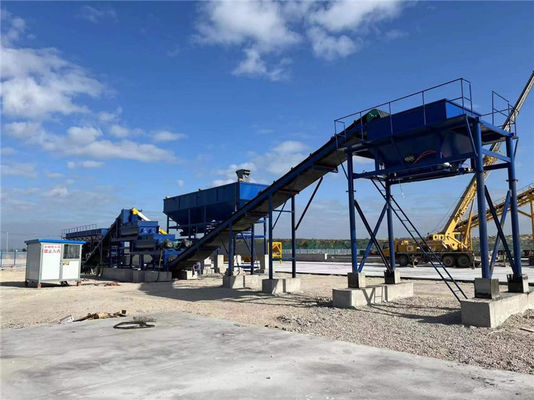

18m × 8m × 10m stabilizowana mieszalnia gleby z systemem sterowania PLC
WDJ Series Stabilized Soil Mixing Plant to zestaw specjalistycznych urządzeń do ciągłego mieszania podstawowego materiału drogowego, który jest opracowywany przez naszą firmę po absorpcji zalet ciągłych stabilizowanych mieszalni gleby zarówno w naszym kraju, jak i za granicą.
Aby sprostać wymaganiom budowy na podstawowym podłożu autostrad, dróg miejskich, placów, doków, lotnisk, stadionów i innej infrastruktury, specjalnie opracowano i wyprodukowano nasze wytwórnie stabilizowanego gruntu serii WBZ i wytwórnie żwiru sortowanego.Są one wyposażone w najbardziej zaawansowaną technologię w kraju i za granicą.Jest przystosowany do użycia wapna, wapna gaszonego (zawartość wody w 10-15%), gleby, piasku, żwiru, popiołu lotnego, cementu i innych surowców do produkcji piasku i żwiru stabilizowanego cementem, materiału bazowego stabilizowanego szarą glebą, betonu ściśliwego i innych materiały oddolne.Gotowe materiały podstawowe są dokładne w proporcjach, równomiernie wymieszane i mogą spełniać wymaganą konstrukcję.
WDJ300.400.500.600.700.800 typ WDJ300.400.500 stabilizowana mieszalnia gruntów główne parametry użytkowe:
| Model parametrów | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Wydajność | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz | 700 t/godz | 800t/godz |
| Metoda pomiaru | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany |
| Metoda regulacji | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości |
| Tryb sterowania | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny |
| Dokładność ważenia (kruszywo) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (proszek) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Moc silnika głównego | 37KW | 45 kW | 60KW | 75KW | 90KW | 110KW |
| Waga całkowita | 24t | 24t | 27t | 27t | 30t | 30t |
| Całkowita moc | 115KW | 125KW | 140 kW | 155KW | 180KW | 200 kW |
typ WDJ600 Dmiara komputerowaTabela podkonfiguracji mieszalni gruntu ze stabilizacją d i częstotliwością sterowaną prędkością
| NIE. | Częściowe imię | Model specyfikacji | Ilość | Miejsce pochodzenia | Uwagi | ||
| 1 | Kompletna maszyna |
6, forma montażu: typ odłączany 7, Powierzchnia: 50m * 15m 8 Konfiguracja: cztery leje samowyładowcze i dwa pojemniki (typ superpozycji wtórnego mieszania z podwójnym silnikiem) |
Zbiornik na kruszywo, gotowa płyta żeliwna przyjmuje 5 mm; maszyna z płaskim pasem, stal kanałowa z nachyloną taśmą przyjmuje 18; zbiornik na kruszywo, nogi miksera przyjmują 20 belek dwuteowych.Płaski pas i pochylony pas przyjmują nylonowy pas. .
|
||||
| 2 |
System dozowania kruszywa
|
Zasobnik na kruszywo | 12m³ płyta żeliwna o grubości 5mm | 4 | Beian, Shandong |
Typ kombinacji: Skład pojedynczego pojemnika Szerokość leja: 3300mm |
|
| Wibrator | 1,1 kW | 4 | Henan Xinxiang | ||||
| Ekran siatki |
Ekran wzmocniony siatką
|
4 | Beian, Shandong | ||||
| Skala pasa | Dokładność ważenia ±0,5-1% | 4 | Beian, Shandong | ||||
| Bęben wagi taśmowej | 4KW | 4 |
Zibo Szantung |
||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu Anhui | ||||
| Rolki nośne wagi taśmowej | φ89×1080 | 1 zestaw | Beian, Shandong | ||||
| Rolka nośna wagi taśmowej | φ89×1040 | 1 zestaw | Beian, Shandong | ||||
| Koło pasowe dociskowe | 1 | Beian, Shandong | |||||
| Dozująca rama maszyny taśmowej | stal kanałowa [18 | 1 | Beian, Shandong | ||||
| Zmotoryzowane koło pasowe | 50100－15KW－2,5 | 1 | Beian, Shandong | ||||
| Płaski pasek z pierścieniem | Pas nylonowy 1000 × 5－47,5 m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Pionowy kij | 1 zestaw | Beian, Shandong | |||||
| 3 | System podawania proszku | System podawania Pojemnik na proszek | 80-100T | 2 | Beian, Shandong | ||
| Usuwanie kurzu | Nic | opcjonalny | |||||
| Zasuwa | 800×800 | 2 | Beian, Shandong | ||||
| Pokrętło zaworu zasuwowego | 320 | 4 | Beian, Shandong | ||||
| Przenośnik ślimakowy | φ325×2700mm | 2 | Beian, Shandong | ||||
| Silnik spiralny | 5,5 kW | 2 | Beian, Shandong | ||||
| Lina stalowa | φ6－10m | 2 | Beian, Shandong | ||||
| Torba na ubrania | φ325 | 4 | Beian, Shandong | ||||
| Spiralna waga elektroniczna | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Elektroniczny silnik ważący | 4KW | 2 | Beian, Shandong | ||||
| Aktualny czujnik napięcia | 500 kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sala operacyjna | Sterownia | 1 | Beian, Shandong |
Tryb sterowania: Sterowanie komputerowe
|
||
| Dioda LED | 1 | Beian, Shandong | |||||
| Klimatyzator | 1 HP (typ chłodzący i grzewczy) | 1 | |||||
| gniazdo elektryczne | 1 | znana marka | |||||
| 5 | sieć wodociągowa | pompa głębinowa | 2,2 kW | 1 | Zibo, Shandong | tryb sterowania wodą: regulacja częstotliwości | |
| Przepływ pompy wodnej | 40m³/godz | 1 | Beian, Shandong | ||||
| Rurociągi i armatura | 1 | Weifang, Shandong | |||||
| 6 | Urządzenie mieszające | Mikser | 2 | Beian, Shandong |
typ maszyny: Podwójny poziomy wał mocny Typ ciągły |
||
| Podwójny silnik | 37KW | 4 | silnik | ||||
| Ostrze | Odporny na zużycie materiał ze stopu manganu | 60*2 | Weifang, Shandong | ||||
| Reduktor prędkości | ZLY180 | 4 | Zibo, Shandong | ||||
| 7 | Urządzenie pamięci masowej | Maszyna z pochylonym pasem |
Nachylenie instalacji Q=18° Kanał ramy :stal [18 |
1 | Beian, Shandong |
Napęd drzwi lejka Metoda: pneumatyczna
pojemnik Wysokość rozładunku: 3700 mm |
|
| elektryczny bęben napędowy | 50100－18,5 kW－2,5 | 1 | Zibo, Shandong | ||||
| Pierścieniowy płaski pas | Pas nylonowy 1000×4－38m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×375 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1150 | 1 zestaw | Beian, Shandong | ||||
| Rolka pionowa | 1 zestaw | Beian, Shandong | |||||
| Końcowy pojemnik do przechowywania | Płyta żeliwna 8m³ (ułożona w stos) o grubości 5 mm | 1 | Beian, Shandong | ||||
| Wibrator | 1,1 kW | 1 | Xinxiang, Henan | ||||
| 8 | System obiegu powietrza | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | ||
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | |||||
| Cylinder powietrza | 100×250 | 4 | |||||
| 9 | Elektryczny układ sterowania | Elementy elektryczne | 1 | Chint Dexie |
Elementy elektryczne mogą być opcjonalne Zastosuj połączenie komunikacyjne 485 |
||
| System sterowania | 1 | Beian, Shandong | |||||
| Gospodarz komputera | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| falownik | 3,7kw | 5 | Hai Li Pu | ||||
| falownik | 5,5kw | 2 | Hai Li Pu | ||||
| 11 | Załączniki | Specjalne narzędzia | 1 | Beian, Shandong | |||
| podręcznik użytkownika | 1 | Beian, Shandong | |||||
| Certyfikat zgodności | 1 | Beian, Shandong | |||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Konfiguracja produktu:
Beian's WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 stabilizowana mieszalnia gruntu to idealne rozwiązanie dla projektów budowy autostrad, dróg i mostów.Zakład ten ma wydajność 50-300 t/h, oferuje wysoką dokładność ważenia wody i kruszywa oraz system sterowania PLC.Wyposażony jest również w odpylacz workowy do kontroli emisji pyłu.Dzięki cechom wysokiej wydajności mieszania, jednorodnego mieszania i dobrej stabilności, stabilizowana instalacja do mieszania gruntu jest idealnym wyborem do projektów autostradowych.
Stabilizowana mieszalnia gruntu firmy Beian to najlepszy w swojej klasie wybór do projektów stabilizacji autostrad i dróg, z precyzyjną dokładnością ważenia wody i kruszywa wynoszącą odpowiednio ±1% i ±2%.Jest to wysokowydajna instalacja z systemem sterowania PLC do zaawansowanej automatyzacji, ułatwiająca obsługę i konserwację.Ponadto zakład ten jest wyposażony w odpylacz workowy, który zapewnia kontrolę emisji pyłu.Dzięki wysokiej wydajności mieszania, jednorodnemu mieszaniu i dobrej stabilności, ustabilizowana mieszalnia gruntu firmy Beian jest idealnym wyborem do projektów autostradowych.
Zapewniamy wsparcie techniczne i serwis naszej Wytwórni Mieszalni Gruntów Stabilizowanych.Nasz zespół ekspertów służy pomocą w zakresie:
Nasze wsparcie techniczne i usługi mają na celu zapewnienie, że Twoja wytwórnia stabilizowanej mieszanki gruntowej będzie nadal działać bezpiecznie i wydajnie.
P1: Co to jest stabilizowana mieszalnia gleby?
A1: Stabilizowana mieszalnia gleby jest rodzajem ciągłej instalacji mieszania, która jest używana głównie do produkcji stabilizowanej gleby.
P2: Jakiej marki jest stabilizowana mieszalnia gleby?
A2: Stabilizowana mieszalnia gleby jest produkowana przez Beian, znanego producenta w Chinach.
P3: Jakie modele stabilizowanej mieszalni gleby zapewnia Beian?
A3: Beian dostarcza modele stabilizowanej mieszalni gleby WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800.
P4: Gdzie mogę kupić stabilizowaną mieszalnię gleby?
A4: Możesz kupić stabilizowaną mieszalnię gleby na oficjalnej stronie internetowej Beian lub u lokalnych dystrybutorów.
P5: Gdzie jest produkowana stabilizowana mieszalnia gleby?
A5: Stabilizowana mieszalnia gleby jest produkowana w Chinach.
