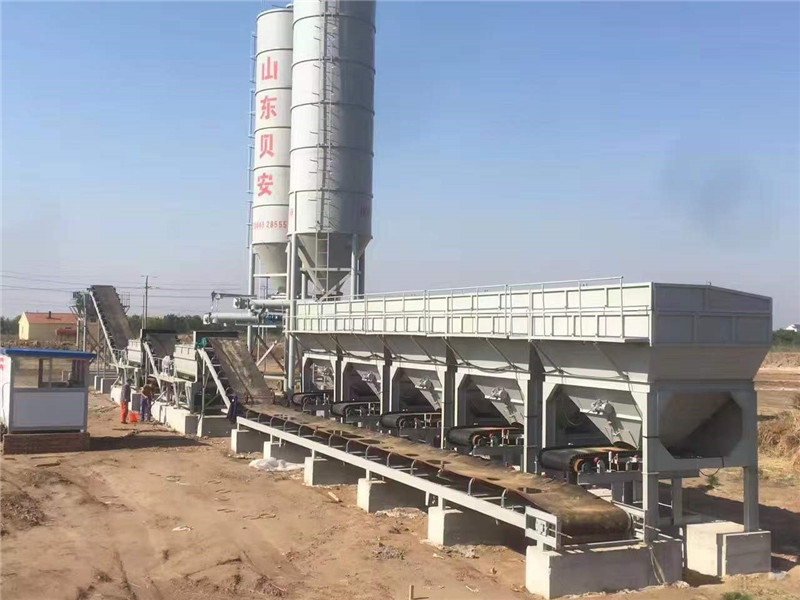

Stacja mieszania gruntów stabilizowanych to nowoczesny i niezawodny sprzęt do budowy dróg, przeznaczony do produkcji gruntów stabilizowanych o różnych proporcjach cementu, piasku, żwiru i innych dodatków.Ta stacja mieszania jest wyposażona w dwuwałowe mieszadło wymuszone, które może mieszać składniki materiału z dużą prędkością i dostarczać jednorodną mieszankę ustabilizowanego gruntu w krótkim czasie cyklu.Wyposażona jest również w dozownik kruszywa mieszczący 3-6 metrów sześciennych materiału, a także zakres ważenia cementu 0-500kg i zakres ważenia dodatków 0-50kg.Proces mieszania zajmuje tylko 60 sekund, co czyni go wysoce wydajnym i ekonomicznym rozwiązaniem do mieszania stabilizowanego gruntu.
WDJ300.400.500.600.700.800 typ WDJ300.400.500 stabilizowana mieszalnia gruntów główne parametry użytkowe:
| Model parametrów | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Wydajność | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz | 700 t/godz | 800t/godz |
| Metoda pomiaru | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany | Skomputeryzowany |
| Metoda regulacji | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości | Sterowanie prędkością o zmiennej częstotliwości |
| Tryb sterowania | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny | automatyczny |
| Dokładność ważenia (kruszywo) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (proszek) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Moc silnika głównego | 37KW | 45 kW | 60KW | 75KW | 90KW | 110KW |
| Waga całkowita | 24t | 24t | 27t | 27t | 30t | 30t |
| Całkowita moc | 115KW | 125KW | 140 kW | 155KW | 180KW | 200 kW |
WDJ800typDmierzona komputerowo i sterowana częstotliwością prędkość obrotowa stabilizowanej tabeli konfiguracji mieszalni gruntu
| NIE. | Częściowe imię | Model specyfikacji | Ilość | Miejsce pochodzenia | Uwagi | ||
| 1 | Kompletna maszyna |
6, forma montażu: typ odłączany 7, Powierzchnia: 55m * 15m 8, konfiguracja: cztery leje samowyładowcze i dwa pojemniki (wtórny mieszający typ pasa pośredniego) |
Zbiornik na kruszywo, gotowa płyta żeliwna przyjmuje 5 mm; maszyna z płaskim pasem, stal kanałowa z nachyloną taśmą przyjmuje 18; zbiornik na kruszywo, nogi miksera przyjmują 20 belek dwuteowych.Płaski pas i pochylony pas przyjmują nylonowy pas.
|
||||
| 2 |
System dozowania kruszywa
|
Zasobnik na kruszywo | 14m³ płyta żeliwna o grubości 5mm | 4 | Beian, Shandong |
Typ kombinacji: Skład pojedynczego pojemnika Szerokość leja: 3300mm Zasobnik na kruszywo z przegrodą |
|
| Wibrator | 1,1 kW | 4 | Henan Xinxiang | ||||
| Ekran siatki |
Ekran wzmocniony siatką
|
4 | Beian, Shandong | ||||
| Skala pasa | Dokładność ważenia ±0,5-1% | 4 | Beian, Shandong | ||||
| Bęben wagi taśmowej | 4KW | 4 |
Zibo Szantung |
||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu Anhui | ||||
| Rolki nośne wagi taśmowej | φ89×1080 | 1 rok | Beian, Shandong | ||||
| Rolka nośna wagi taśmowej | φ89×1040 | 1 rok | Beian, Shandong | ||||
| Koło pasowe dociskowe | 1 | Beian, Shandong | |||||
| Dozująca rama maszyny taśmowej | stal kanałowa [18 | 1 | Beian, Shandong | ||||
| Zmotoryzowane koło pasowe | 50120－22KW－2,5 | 1 | Beian, Shandong | ||||
| Płaski pasek z pierścieniem | Pas nylonowy 1200 × 5－39,3 m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×455 | 1 zestaw | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1350 | 1 zestaw | Beian, Shandong | ||||
| Rolka pionowa | 1 zestaw | Beian, Shandong | |||||
| 3 | System podawania proszku | System podawania Pojemnik na proszek | 80-100 | 2 | Beian, Shandong | ||
| Usuwanie kurzu | Nic | 0 | opcjonalny | ||||
| Zasuwa | 800×800 | 2 | Beian, Shandong | ||||
| Pokrętło zaworu zasuwowego | 320 | 4 | Beian, Shandong | ||||
| Przenośnik ślimakowy | φ325×2700mm | 2 | Beian, Shandong | ||||
| Silnik spiralny | 7,5 kW | 2 | Beian, Shandong | ||||
| Lina stalowa | φ6－10米 | 2 | Beian, Shandong | ||||
| Torba na ubrania | φ325 | 4 | Beian, Shandong | ||||
| Spiralna waga elektroniczna | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Elektroniczny silnik ważący | 4KW | 2 | Beian, Shandong | ||||
| Aktualny czujnik napięcia | 500 kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sala operacyjna | Sterownia | 1 |
Bengbu, Anhui |
Tryb sterowania: Sterowanie komputerowe
|
||
| Klimatyzator | 1,2 KM (typ chłodzący i grzewczy) | 1 | |||||
| 5 | sieć wodociągowa | pompa głębinowa | 3KW | 1 | Zibo, Shandong | tryb sterowania wodą: regulacja prędkości częstotliwości | |
| Przepływ pompy wodnej | 40m³/godz | 1 | Beian, Shandong | ||||
| 6 | Urządzenie mieszające | Mikser | 2 | Beian, Shandong |
typ maszyny: Podwójny poziomy wał mocny typ ciągły, podwójny silnik |
||
| Podwójny silnik | 55KW×2 | 4 | Kaiyuan | ||||
| Ostrze | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Reduktor prędkości | 200 zł | 4 | Zibo, Shandong | ||||
| 7 | Urządzenie pamięci masowej | Maszyna z pochylonym pasem |
Nachylenie instalacji Q=18° Kanał ramy :stal [18 |
1 | Beian, Shandong |
Napęd drzwi lejka Metoda: pneumatyczna
pojemnik Wysokość rozładunku: 3700m |
|
| elektryczny bęben napędowy | 50120－30KW－2,5 | 1 | Zibo, Shandong | ||||
| Pierścieniowy płaski pas | Pas nylonowy 1200 × 5－39,3 m | 1 | Hebei | ||||
| Rolki nośne maszyny taśmowej | φ89×455 | 1 rok | Beian, Shandong | ||||
| Rolki nośne maszyny taśmowej | φ89×1350 | 1 rok | Beian, Shandong | ||||
| Rolka pionowa | 1 rok | Beian, Shandong | |||||
| Końcowy pojemnik do przechowywania | 10m³ (ułożona w stos) płyta żeliwna o grubości 5 mm | 1 | Beian, Shandong | ||||
| Wibrator | 1,1 kW | 1 | Xinxiang, Henan | ||||
| Dzwonek elektryczny | 1 | Beian, Shandong | |||||
| 8 | System obiegu powietrza | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | ||
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | |||||
| Cylinder powietrza | 100×250 | 4 | |||||
| 9 | Elektryczny układ sterowania | Elementy elektryczne | 1 | Chint Dexie |
Elementy elektryczne mogą być opcjonalne; Zastosuj połączenie komunikacyjne 485 |
||
| System sterowania | 1 | Beian, Shandong | |||||
| Gospodarz komputera | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| falownik | 3,7kw | 4 | Hai Li Pu | ||||
| falownik | 7,5kw | 2 | Hai Li Pu | ||||
| 10 |
Pas pośredni
|
Rolki nośne pasa | φ89×455 | 1 zestaw | Beian, Shandong | ||
| Rolki nośne pasa | φ89×1350 | 1 zestaw | Beian, Shandong | ||||
| Pasek | Pas nylonowy 1200 × 5－19,4 m | 1 | Beian, Shandong | ||||
| Bęben z napędem elektrycznym | 50120－22KW6－2,5 | 1 | Beian, Shandong | ||||
| 11 | Załączniki | Specjalne narzędzia | 1 | Beian, Shandong | |||
| podręcznik użytkownika | 1 | Beian, Shandong | |||||
| Certyfikat zgodności | 1 | Beian, Shandong | |||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Stacja mieszania gruntu stabilizowanego wapnem jest rodzajem sprzętu do budowy dróg, który jest szeroko stosowany do budowy nawierzchni i fundamentów podtorza.Wyposażona jest w system sterowania PLC, dużą wydajność, szybki cykl mieszania oraz dozownik kruszywa o dużej pojemności, co czyni ją idealnym rozwiązaniem dla inwestycji drogowych.Może być używany do mieszania gruntu stabilizowanego wapnem i wytwarzania gruntu stabilizowanego o różnych właściwościach.Wydajność tej ustabilizowanej stacji mieszania gruntu wynosi od 50 do 400 t/h, a cykl mieszania to tylko 60 sekund.Dozownik kruszywa może pomieścić do 3-6m³.Dzięki zaawansowanemu systemowi sterowania PLC może precyzyjnie kontrolować produkcję ustabilizowanej gleby i zapewnić jakość produktu końcowego.Ponadto przyjazna dla użytkownika konstrukcja i obsługa sprawiają, że obsługa stacji mieszania gruntu stabilizowanego jest łatwa i wydajna.
Wsparcie techniczne i serwis Stacji Mieszania Gruntów Stabilizowanych obejmuje:
A1: Stabilizowana stacja mieszania gleby jest rodzajem sprzętu do produkcji stabilizowanej gleby za pomocą cementu, wapna, popiołu lotnego itp. Składa się głównie z systemu mieszania, systemu dozowania kruszywa, systemu ważenia cementu, systemu ważenia wody, systemu ważenia dodatków, mieszania system transportu i system sterowania.
P2: Jakie są zalety stabilizowanej stacji mieszania gleby?
A2: Zalety stabilizowanej stacji mieszania gleby obejmują wysoką wydajność, dobrą stabilność, łatwą obsługę, niski koszt i wysoką jakość gotowego produktu.
P3: Jakie są elementy stabilizowanej stacji mieszania gleby?
A3: Komponenty stabilizowanej stacji mieszania gleby obejmują system mieszania, system dozowania kruszywa, system ważenia cementu, system ważenia wody, system ważenia dodatków, system transportu mieszającego i system sterowania.
P4: Jakie materiały można wytwarzać za pomocą stacji mieszania stabilizowanej gleby?
A4: Stabilizowana stacja mieszania gleby może być używana do wytwarzania stabilizowanej gleby za pomocą cementu, wapna, popiołu lotnego itp.
P5: Jaka jest pojemność stabilizowanej stacji mieszania gleby?
A5: Wydajność stabilizowanej stacji mieszania gleby wynosi do 80-100 m3 / h.
