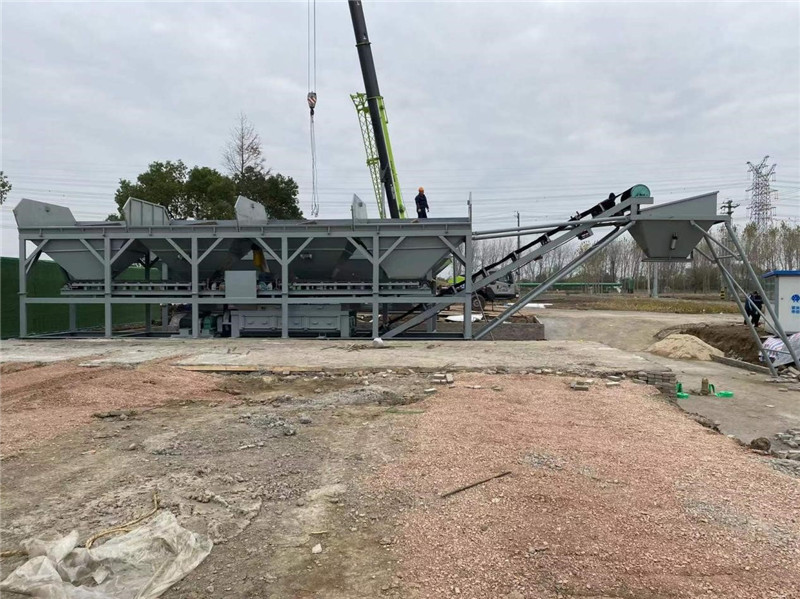

Najnowsza bezfundamentowa mobilna stabilizowana mieszalnia gruntu to nowy typ sprzętu do mieszania, zaprojektowany z myślą o małej powierzchni roboczej i możliwy do demontażu i transportu do następnego miejsca docelowego w celu dalszego użytkowania.Jego wszechstronność pozwala na mieszanie gruntu stabilizowanego cementem, wapnem i żwirem, a także innych stabilizowanych materiałów, oszczędzając klientom niepotrzebnych kosztów.Jest to doskonały wybór dla kolei, autostrad, mostów i innych placów budowy ze stosunkowo niewielką ilością ustabilizowanego gruntu.
Mobilna mieszalnia gruntu stabilizowanego Clear Road jest przyjazna dla użytkownika i zapewnia doskonałą wydajność.Jest zarówno energooszczędny, jak i ma wysoką wydajność.Możesz wybierać pomiędzy 2,3,4 magazynami i/lub specjalnymi dostosowaniami w oparciu o Twoje specyficzne potrzeby.
Mobilna mieszalnia stabilizowana wodą bez fundamentów przyjmuje zwartą koncepcję projektową i rozsądny układ, co znacznie zmniejsza obszar roboczy sprzętu.Ma zalety prostej obsługi, instalacji, debugowania i łatwej konserwacji.Wybrane części zamienne są starannie dobierane, aby były opłacalne, obniżały koszty i generowały większe korzyści ekonomiczne.Zakład ten nadaje się do budowy podbudów, takich jak drogi, lotniska i linie kolejowe dowolnego stopnia.
Jednostka ważąca przyjmuje czujnik ciśnienia ze stali nierdzewnej o wysokiej czułości.W porównaniu z tradycyjnym czujnikiem zawiasowym ma mniej wstrząsów, lepszy stabilny sygnał i niższą szybkość zepsucia.
Waga dozująca przyjmuje napęd tylny, który jest dokładniejszy w ważeniu w porównaniu z napędem przednim.Naturalnie luźna krawędź powierzchni roboczej taśmy zmniejsza wpływ napięcia taśmy na czujnik wagowy, dzięki czemu sygnał ważenia jest bardziej stabilny i dokładny.
Przyjęto jednostkę ważącą pasa składającą się z konwersji prędkości częstotliwości i profesjonalnego komputera oraz elastycznej i dokładnej metody kompensacji pomiaru.W porównaniu z tradycyjnym pomiarem objętości w ramach regulacji prędkości poślizgu, poprzednia kompensacja pomiaru jest bardziej dokładna i elastyczna.Dokładna kompensacja sprawia, że składniki kruszywa są dokładniejsze, a zepsuty alarm diagnostyczny zapewniony w dowolnym momencie może utrzymać bezpieczną i ciągłą produkcję całego sprzętu.
Pas spódnicy służy do uniknięcia wpływu na czujnik ważenia, gdy ściana boczna ściska się z piaskowcami, aby zapewnić, że dane czujnika są bardziej realne i skuteczne, a pomiar jest dokładniejszy.
Uzyskaliśmy świadectwo kwalifikacji technologii ważenia taśmowego wydane przez Urząd Dozoru Technicznego.
Struktura silosu jest zwarta i koncentruje prawie wszystkie procesy stabilnej produkcji gleby, takie jak magazynowanie materiału, ważenie, przenoszenie, mieszanie, rozładunek i automatyczny system sterowania. Interfejs obsługi maszyny jest humanizowany, wydajność pracy jest niezawodna i nadal może działać stabilnie w różnych okropnych środowiskach.Mieszalnik wymuszający z dwoma poziomymi wałami ma dużą zdolność do ciągłej pracy, wszechstronną ścieżkę mieszania, silny ruch mieszania i szybkie średnie mieszanie. Silos ma poczwórną konstrukcję uszczelniającą, która może zapobiegać wyciekom gnojowicy z głowicy wału oraz przy wysokiej wydajności i mniej strat, jest łatwy w instalacji i konserwacji.Jest również łatwy w transporcie na plac budowy i montażu bez debugowania.Sprzęt ma wysoki stopień automatyzacji, dużą zwrotność, prostą obsługę i dobrą stabilność.Konstrukcja jest solidna, a układ przestrzenny jest zwarty i rozsądny, co zapewnia jednocześnie elastyczność i zdolność produkcyjną.Mobilna stacja stabilizacji wody zajmuje bardzo małą powierzchnię i jest łatwa do przenoszenia między lokalizacjami, co znacznie zmniejsza ilość podstawowej inżynierii.
Dane techniczne:
Główne parametry wydajności bezfundamentowej mobilnej stabilizowanej mieszalni gruntów YWDJ600,500,400,300:
| Model parametrów | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Szybkość wyjściowa | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz |
| metoda pomiaru | Pomiar komputerowy | Pomiar komputerowy | Pomiar komputerowy | Pomiar komputerowy |
| Metoda regulacji | Częstotliwość | Częstotliwość | Częstotliwość | Częstotliwość |
| Metoda kontroli | Automatyzacja | Automatyzacja | Automatyzacja | Automatyzacja |
| Dokładność ważenia (agregat) | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (materiał proszkowy) | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Monitoruj stawkę | 90KW | 100KW | 130KW | 140 kW |
| Waga całkowita | 24t | 24t | 26t | 26t |
| Całkowita moc | 90KW | 100KW | 130KW | 140 kW |
YWDJ500-600YWDJ500-600 mobilna stabilizowana mieszalnia gruntuTabela konfiguracji podpozycji
| Numer | Częściowe imię | Specyfikacje | ilość | miejsce pochodzenia | Uwaga | |
| 1 | Kompletna maszyna |
|
Zasobnik na kruszywo,Tpłyta żeliwna silosu gotowego produktu przyjmuje 5 mm, stal kanałowa pochyłego przenośnika taśmowego przyjmuje nr 18, zbiornik na kruszywo i nogi mieszalnika przyjmują 20 I BelkaS, a pochylony pas przyjmuje pas nylonowy. Taca wykonana jest z 200*200 I Belka.
|
|||
| 2 |
System dozowania agregatów
|
Zasobnik na kruszywo |
8m³
|
4 | Beian, Shandong | Szerokość leja: 3200 mm |
|
Sprzęt wibracyjny
|
1,1 kW | 4 | Xinxiang, Henan | |||
| Sito siatkowe | Wzmocnione sito | 4 | Beian, Shandong | |||
| Skala pasa |
Dokładność pomiaru ±0,5-1% |
4 | Beian, Shandong | |||
| Rolka skali pasa | 4KW | 2 | Zibo, Shandong | |||
| 5,5 kW | 2 | |||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu, Anhui | |||
| Koło pasowe wagi pasowej | φ89×780 | 1 zestaw | Beian, Shandong | |||
| Koło pasowe wagi pasowej | φ89×740 | 1 zestaw | Beian, Shandong | |||
| 3 |
Dostawa proszku system |
Pojemnik na proszek | 70-100T | 1 | Styl poziomy | |
| Usuwanie kurzu | Torba pulsacyjna | 1 | Beian, Shandong | |||
| Zasuwa | 800×800 | 4 | Beian, Shandong | |||
| Pokrętło zasuwy | 320 | 8 | Beian, Shandong | |||
| Przenośnik ślimakowy | φ325×3600mm | 2 | Beian, Shandong | |||
| Silnik śrubowy | 70,5 kW | 2 | Beian, Shandong | |||
| Lina stalowa | φ6－10 metrów | 1 | Beian, Shandong | |||
| Torba na ubrania | φ325 | 2 | Beian, Shandong | |||
| Śrubowa waga elektroniczna | Φ325×1400mm | 1 | Beian, Shandong | |||
| Elektroniczny silnik ważący | 4KW | 1 | Beian, Shandong | |||
| Spirala o dużej prędkości | 11 kW 6,2 metra | 1 | Jinan Mikosi | |||
| 4 | System sterowania | Sterownia | 1 |
metoda kontroli: sterowanie komputerowe, |
||
| 5 |
sieć wodociągowa
|
Pompa głębinowa | 2,2 kW | 1 | Zibo, Shandong |
Tryb wody: konwersja częstotliwości |
| Przepływ pompy | 40m³/godz | 1 | Beian, Shandong | |||
| Rurociąg i akcesoria | 1 | Weifang, Shandong | ||||
| 6 | Część mieszająca | Mikser | 1 | Beian, Shandong |
Typ hosta: Dwuwałowy wymuszony ciągły |
|
| Motor | 30KW | 2 | Fabryka silników nr 1 | |||
| Ostrze | Odporny na zużycie materiał ze stopu manganu | 56 | Weifang, Shandong | |||
| Rwychowawca | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Część magazynowa | Pochylony przenośnik taśmowy |
Nachylenie instalacji Q=30° rama kanałowa stalowa [18 |
1 | Beian, Shandong |
Doumen jazdy Metoda: pneumatyczna
Pojemnik Wysokość rozładunku: 3100 mm
|
| Bęben silnikowy | 50100－15KW－2,5 | 1 | Zibo, Shandong | |||
|
1000 × 5－21,5 metra | 1 | Hebei | |||
| Koło pasowe przenośnika taśmowego | φ89×375 | 1 zestaw | Beian, Shandong | |||
| Koło pasowe przenośnika taśmowego | φ89×1150 | 1 zestaw | Beian, Shandong | |||
| Pionowe koło pasowe | 1 zestaw | Beian, Shandong | ||||
| Końcowy pojemnik do przechowywania |
5m³ (akumulacja)
|
1 | Beian, Shandong | |||
| Sprzęt wibracyjny | 0,5 kW | 1 | Xinxiang, Henan | |||
| Dzwonek elektryczny | 1 | Beian, Shandong | ||||
| 8 | Układ powietrzny | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | |
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | |||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | ||||
|
Cylinder powietrza
|
100×250 | 2 | ||||
| 9 | Elektryczny system sterowania | Elementy elektroniki | 1 | Chint Delixi |
Urządzenia elektryczne są opcjonalne za pomocą połączenia komunikacyjnego 485 |
|
| System sterowania | 1 | Beian, Shandong | ||||
| Komputer hosta | 1 | Lenovo | ||||
| Monitor | 1 | Lenovo | ||||
| falownik | 3,7kw | 2 | ||||
| falownik | 5,5 kW7,5 kW | 3 | ||||
| 11 | Losowe dodatki | Konkretne narzędzia | 1 | Beian, Shandong | ||
| Instrukcja | 1 | Beian, Shandong | ||||
| Schemat obwodu | 1 | Beian, Shandong | ||||
| Certyfikat | 1 | Beian, Shandong | ||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Themobilna stabilizowana mieszalnia gruntówto narzędzie przeznaczone do wykorzystania w budownictwie materiałów, które można znaleźć pod ziemią, takich jak autostrady, drogi miejskie, lotniska i boiska sportowe.To urządzenie jest wykonane na wysokim poziomie technicznym i może być mieszane z wapnem palonym, wapnem gaszonym, glebą, piaskowcem, popiołem lotnym, cementem i innymi surowcami.Jest zdolna do produkcji żwiru stabilizowanego cementem, materiałów stabilizowanych wapnem i glebą, betonu ściśliwego i innych rodzajów materiałów bazowych.
Ponadto ma również tę zaletę, że jest dokładny w proporcjach i ma ładne, spójne mieszanie.Dzięki temu może być stosowany do różnych konstrukcji inżynierskich.
Zapewniamy kompleksowe wsparcie techniczne i serwis Mobilnej Mieszalni Gruntów.Nasz zespół pomocy technicznej jest dostępny 24 godziny na dobę, 7 dni w tygodniu, aby odpowiedzieć na wszelkie pytania i udzielić porad technicznych.Zapewniamy również serwis i konserwację sprzętu, w tym regularne przeglądy, naprawy i wymiany, aby sprzęt był zawsze w jak najlepszym stanie.
