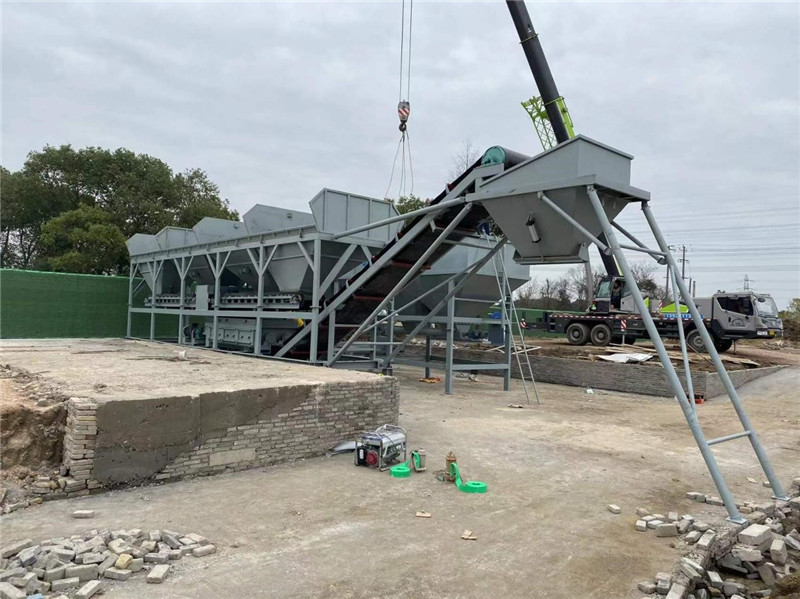

Bezfundamentowa przejezdna mieszalnia gruntów stabilizowanych jest urządzeniem przeznaczonym do mieszania cementu z gruntami stabilizowanymi, gruntami stabilizowanymi wapnem, gruntami stabilizowanymi żwirem oraz innymi materiałami stabilizowanymi podkładowo.Ten typ mieszalni oferuje ogromne korzyści, takie jak łatwość transportu i przechowywania ze względu na niewielką powierzchnię roboczą i nadaje się do budowy kolei, autostrad, mostów i innych projektów na stosunkowo małą skalę.
Mobilna stabilizowana mieszalnia gleby Clear Road ma wysoką wydajność i niskie zużycie energii, dzięki czemu jest bardzo wydajna i łatwa w obsłudze.Klienci mogą wybierać spośród różnych opcji w zależności od wymagań, w tym 2 magazyny, 3 magazyny, 4 magazyny lub modele na zamówienie.
Mobilna stabilizowana mieszalnia gruntów bez fundamentów przyjmuje zwartą koncepcję projektową i rozsądny układ, co znacznie zmniejsza obszar roboczy sprzętu.Nadaje się do budowy różnego rodzaju podbudów, takich jak drogi, lotniska i linie kolejowe.Dzięki prostej obsłudze, instalacji, debugowaniu i łatwej konserwacji części zamienne są starannie dobierane, aby było to opłacalne i maksymalizowało korzyści ekonomiczne.
W jednostce wagowej mieszalni zastosowano bardzo czuły czujnik ciśnienia ze stali nierdzewnej.W porównaniu z tradycyjnym czujnikiem zawiasowym ma mniej wstrząsów, lepszy stabilny sygnał i niższą szybkość zepsucia.Ponadto waga dozująca przyjmuje napęd tylny, który jest dokładniejszy w ważeniu niż napęd przedni.Naturalnie luźna krawędź powierzchni roboczej na taśmie może zmniejszyć wpływ napięcia taśmy na czujnik wagowy, zapewniając w ten sposób bardziej stabilny i dokładny sygnał ważenia.Konwersja prędkości częstotliwości i profesjonalny komputer zapewniają dokładniejszy pomiar z terminową i elastyczną kompensacją. Zepsuty alarm diagnostyczny może utrzymać bezpieczną i ciągłą produkcję, co maksymalizuje efektywność sprzętu. Ponadto pas spódnicy służy do uniknięcia wpływu na czujnik ważenia gdy ściana boczna ściska się z piaskowcami.Ma to na celu upewnienie się, że dane z czujnika są bardziej realne i efektywne, a pomiar dokładniejszy.Ponadto firma uzyskała świadectwo kwalifikacji technologii ważenia taśmowego wydane przez Urząd Dozoru Technicznego.
Pionowy silos cementowy ma zwartą konstrukcję z prawie wszystkimi procesami stabilnej produkcji gleby, takimi jak magazynowanie materiału, ważenie, przenoszenie, mieszanie, rozładunek i automatyczny system sterowania.Interfejs obsługi maszyny jest humanizowany, a wydajność pracy jest niezawodna, co może stabilnie pracować w różnych okropnych środowiskach.Mikser wymuszający z dwoma poziomymi wałami ma dużą zdolność do ciągłej pracy, co zapewnia kompleksową ścieżkę mieszania z silnym ruchem mieszania i szybką średnią zdolnością mieszania.Konstrukcja z poczwórnym uszczelnieniem, która zapobiega wyciekom gnojowicy z głowicy wału, jest wysoce wydajna przy mniejszych stratach oraz łatwa w montażu i konserwacji.
Mobilna stacja stabilizacji wody ma wysoki stopień automatyzacji, dużą zwrotność, prostą obsługę i dobrą stabilność.Konstrukcja jest solidna, a układ przestrzenny jest zwarty i rozsądny, co zapewnia jednocześnie elastyczność i zdolność produkcyjną.Zajmuje bardzo mały obszar i jest łatwy do przenoszenia między lokalizacjami, co znacznie zmniejsza ilość podstawowej inżynierii.Można go szybko przetransportować na plac budowy i zmontować na miejscu, a budowę można rozpocząć bez debugowania.
Dane techniczne:
Główne parametry wydajności bezfundamentowej mobilnej stabilizowanej mieszalni gruntów YWDJ600,500,400,300:
| Model parametrów | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Szybkość wyjściowa | 300t/godz | 400 t/godz | 500 t/godz | 600 t/godz |
| metoda pomiaru | Pomiar komputerowy | Pomiar komputerowy | Pomiar komputerowy | Pomiar komputerowy |
| Metoda regulacji | Częstotliwość | Częstotliwość | Częstotliwość | Częstotliwość |
| Metoda kontroli | Automatyzacja | Automatyzacja | Automatyzacja | Automatyzacja |
| Dokładność ważenia (agregat) | ±2% | ±2% | ±2% | ±2% |
| Dokładność ważenia (materiał proszkowy) | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Monitoruj stawkę | 90KW | 100KW | 130KW | 140 kW |
| Waga całkowita | 24t | 24t | 26t | 26t |
| Całkowita moc | 90KW | 100KW | 130KW | 140 kW |
YWDJ500-600YWDJ500-600 mobilna stabilizowana mieszalnia gruntuTabela konfiguracji podpozycji
| Numer | Częściowe imię | Specyfikacje | ilość | miejsce pochodzenia | Uwaga | |
| 1 | Kompletna maszyna |
|
Zasobnik na kruszywo,Tpłyta żeliwna silosu gotowego produktu przyjmuje 5 mm, stal kanałowa pochyłego przenośnika taśmowego przyjmuje nr 18, zbiornik na kruszywo i nogi mieszalnika przyjmują 20 I BelkaS, a pochylony pas przyjmuje pas nylonowy. Taca wykonana jest z 200*200 I Belka.
|
|||
| 2 |
System dozowania agregatów
|
Zasobnik na kruszywo |
8m³
|
4 | Beian, Shandong | Szerokość leja: 3200 mm |
|
Sprzęt wibracyjny
|
1,1 kW | 4 | Xinxiang, Henan | |||
| Sito siatkowe | Wzmocnione sito | 4 | Beian, Shandong | |||
| Skala pasa |
Dokładność pomiaru ±0,5-1% |
4 | Beian, Shandong | |||
| Rolka skali pasa | 4KW | 2 | Zibo, Shandong | |||
| 5,5 kW | 2 | |||||
| Czujnik ciśnienia | 150kg | 4 | Bengbu, Anhui | |||
| Koło pasowe wagi pasowej | φ89×780 | 1 zestaw | Beian, Shandong | |||
| Koło pasowe wagi pasowej | φ89×740 | 1 zestaw | Beian, Shandong | |||
| 3 |
Dostawa proszku system |
Pojemnik na proszek | 70-100T | 1 | Styl poziomy | |
| Usuwanie kurzu | Torba pulsacyjna | 1 | Beian, Shandong | |||
| Zasuwa | 800×800 | 4 | Beian, Shandong | |||
| Pokrętło zasuwy | 320 | 8 | Beian, Shandong | |||
| Przenośnik ślimakowy | φ325×3600mm | 2 | Beian, Shandong | |||
| Silnik śrubowy | 70,5 kW | 2 | Beian, Shandong | |||
| Lina stalowa | φ6－10 metrów | 1 | Beian, Shandong | |||
| Torba na ubrania | φ325 | 2 | Beian, Shandong | |||
| Śrubowa waga elektroniczna | Φ325×1400mm | 1 | Beian, Shandong | |||
| Elektroniczny silnik ważący | 4KW | 1 | Beian, Shandong | |||
| Spirala o dużej prędkości | 11 kW 6,2 metra | 1 | Jinan Mikosi | |||
| 4 | System sterowania | Sterownia | 1 |
metoda kontroli: sterowanie komputerowe, |
||
| 5 |
sieć wodociągowa
|
Pompa głębinowa | 2,2 kW | 1 | Zibo, Shandong |
Tryb wody: konwersja częstotliwości |
| Przepływ pompy | 40m³/godz | 1 | Beian, Shandong | |||
| Rurociąg i akcesoria | 1 | Weifang, Shandong | ||||
| 6 | Część mieszająca | Mikser | 1 | Beian, Shandong |
Typ hosta: Dwuwałowy wymuszony ciągły |
|
| Motor | 30KW | 2 | Fabryka silników nr 1 | |||
| Ostrze | Odporny na zużycie materiał ze stopu manganu | 56 | Weifang, Shandong | |||
| Rwychowawca | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Część magazynowa | Pochylony przenośnik taśmowy |
Nachylenie instalacji Q=30° rama kanałowa stalowa [18 |
1 | Beian, Shandong |
Doumen jazdy Metoda: pneumatyczna
Pojemnik Wysokość rozładunku: 3100 mm
|
| Bęben silnikowy | 50100－15KW－2,5 | 1 | Zibo, Shandong | |||
|
1000 × 5－21,5 metra | 1 | Hebei | |||
| Koło pasowe przenośnika taśmowego | φ89×375 | 1 zestaw | Beian, Shandong | |||
| Koło pasowe przenośnika taśmowego | φ89×1150 | 1 zestaw | Beian, Shandong | |||
| Pionowe koło pasowe | 1 zestaw | Beian, Shandong | ||||
| Końcowy pojemnik do przechowywania |
5m³ (akumulacja)
|
1 | Beian, Shandong | |||
| Sprzęt wibracyjny | 0,5 kW | 1 | Xinxiang, Henan | |||
| Dzwonek elektryczny | 1 | Beian, Shandong | ||||
| 8 | Układ powietrzny | Zawór elektromagnetyczny | 4V310 | 2 | Zhejiang | |
| Silnik | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | |||
| Kompresor powietrza | 0,67/7-5,5 kW | 1 | ||||
|
Cylinder powietrza
|
100×250 | 2 | ||||
| 9 | Elektryczny system sterowania | Elementy elektroniki | 1 | Chint Delixi |
Urządzenia elektryczne są opcjonalne za pomocą połączenia komunikacyjnego 485 |
|
| System sterowania | 1 | Beian, Shandong | ||||
| Komputer hosta | 1 | Lenovo | ||||
| Monitor | 1 | Lenovo | ||||
| falownik | 3,7kw | 2 | ||||
| falownik | 5,5 kW7,5 kW | 3 | ||||
| 11 | Losowe dodatki | Konkretne narzędzia | 1 | Beian, Shandong | ||
| Instrukcja | 1 | Beian, Shandong | ||||
| Schemat obwodu | 1 | Beian, Shandong | ||||
| Certyfikat | 1 | Beian, Shandong | ||||
Uwaga: 1 Ze względu na postęp techniczny, pochodzenie zakupionych części i model parametrów technicznych mogą ulec zmianie, ale funkcje nie są gorsze od istniejących;
2 Kupujący musi przygotować następujące obiekty: betonowy fundament stacji mieszania, zasilanie szafy rozdzielczej stacji mieszania oraz źródło magazynowania wody stacji mieszania;oleju mechanicznego wymaganego do wyposażenia oraz niezbędnej instalacji odgromowej w stacji mieszania.
Mobilna stabilizowana mieszalnia gruntu to zaawansowany technologicznie sprzęt do mieszania, doskonale nadający się do budowy materiałów oddolnych, takich jak autostrady, drogi miejskie, lotniska i boiska sportowe.Może wykorzystywać wiele różnych surowców, w tym wapno palone, wapno gaszone, glebę, piaskowiec, popiół lotny i cement do produkcji różnorodnych stabilnych materiałów bazowych, takich jak żwir stabilizowany cementem, materiały stabilizowane wapnem i glebą, beton ściśliwy itp. budownictwo inżynierskie.
Całość mieszania odbywa się w jednakowych proporcjach, co zapewnia dokładność produkowanych materiałów.Ponadto mobilna stabilizowana stacja mieszania gruntu może służyć różnym usługom budowlanym, dzięki czemu doskonale nadaje się do różnych projektów.
Wsparcie techniczne i usługi dla Mobilnej Mieszalni Gleby
Zapewniamy kompleksowy zestaw usług i wsparcia technicznego dla naszej Mobilnej Mieszalni Gruntów.Nasz zespół doświadczonych inżynierów służy radą, rozwiązuje problemy i zapewnia pomoc w zakresie instalacji, konserwacji i napraw.
Świadczymy usługi przedsprzedażne i posprzedażowe, aby zapewnić naszym klientom maksymalne wykorzystanie ich inwestycji.Nasi przedstawiciele obsługi klienta są dostępni, aby odpowiedzieć na wszelkie pytania, zapewnić pomoc i udzielić wskazówek dotyczących korzystania z produktu.Oferujemy również wsparcie techniczne online i telefoniczne, które pomoże Ci w razie jakichkolwiek problemów.
Zapewniamy regularną konserwację i serwis naszej mobilnej mieszalni gleby, aby działała płynnie i wydajnie.Nasz zespół doświadczonych techników może sprawdzić, zdiagnozować i naprawić wszelkie problemy, które mogą się pojawić.Dostarczamy również części zamienne i akcesoria do naszej mobilnej mieszalni gleby.
Dokładamy wszelkich starań, aby zapewnić jak najlepszą obsługę klienta i zobowiązujemy się do zapewnienia najwyższej jakości wsparcia technicznego i usług dla naszego mobilnego zakładu mieszania gleby.Jeśli masz jakieś pytania lub potrzebujesz pomocy, skontaktuj się z nami, a my z przyjemnością Ci pomożemy.
